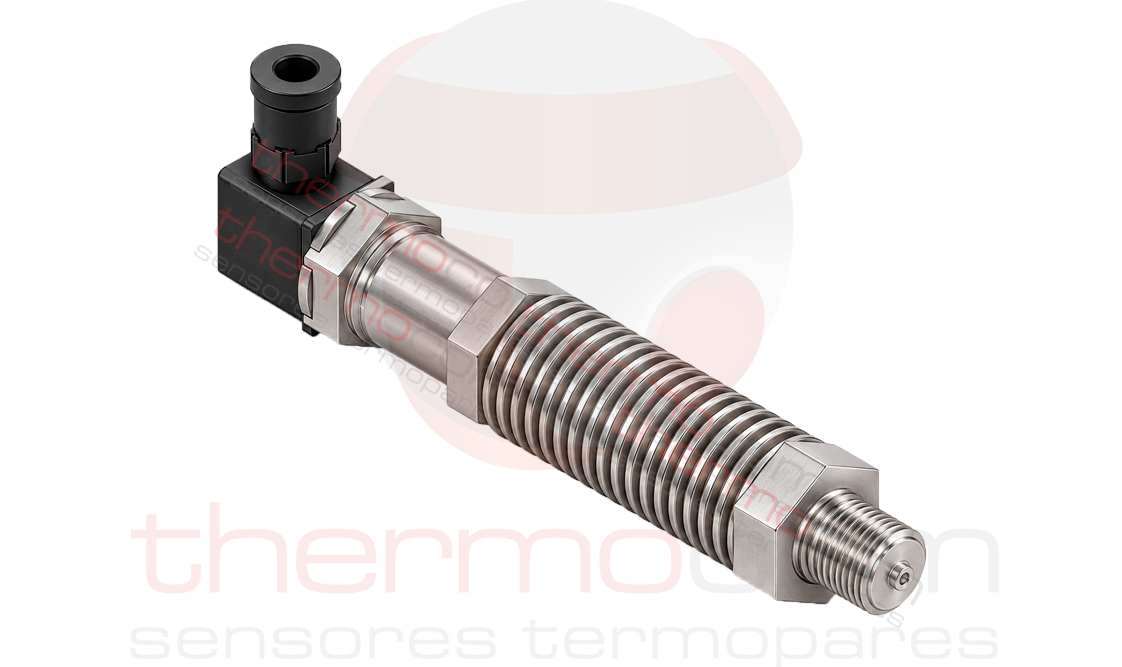

THERMOCOM • THM-TP13
Transmissor de Pressão 4–20 mA para Processos até 300 °C
O THM-TP13 foi desenvolvido para monitorar a pressão em processos com temperatura do fluido de até 300 °C. Seu trecho metálico de dissipação afasta o sensor e a conexão elétrica da zona quente.
Sinal 4–20 mA
Dissipador integrado
Temperatura máxima do fluido no ponto de medição.
Saída para integração com CLPs, indicadores e sistemas de supervisão.
Trecho metálico projetado para reduzir a transferência de calor até a eletrônica.
Para processos em que um transmissor convencional não é suficiente
A elevada temperatura do fluido pode aquecer a conexão de processo e comprometer componentes sensíveis de um transmissor comum. Neste modelo, o trecho alongado de dissipação cria distância entre a tomada de pressão e o corpo eletrônico, favorecendo a troca de calor com o ambiente.
A indicação de até 300 °C refere-se à temperatura do fluido na conexão de processo, respeitadas as condições de instalação e a especificação da configuração escolhida. Ela não representa a temperatura admissível para o conector elétrico ou para toda a carcaça.
Principais aplicações
Óleo térmico
Monitoramento de pressão em linhas e equipamentos de circulação aquecidos.
Vapor e utilidades
Acompanhamento de pressão em pontos de processo, conforme as condições de montagem.
Máquinas aquecidas
Medição em circuitos industriais onde a pressão e a temperatura do fluido precisam ser acompanhadas.
Para polímeros fundidos, fluidos que solidificam, pontos sujeitos a entupimento ou processos sanitários, consulte a THERMOCOM para avaliar a conexão e o elemento sensor adequados.
Como especificar
Precisando medir pressão em um processo quente?
Envie a faixa de pressão, a temperatura, o fluido e a rosca do seu equipamento. Nossa equipe ajuda a definir a configuração.
