INSTRUMENTAÇÃO DE PRESSÃO
Pressão sob controle, do processo ao CLP.

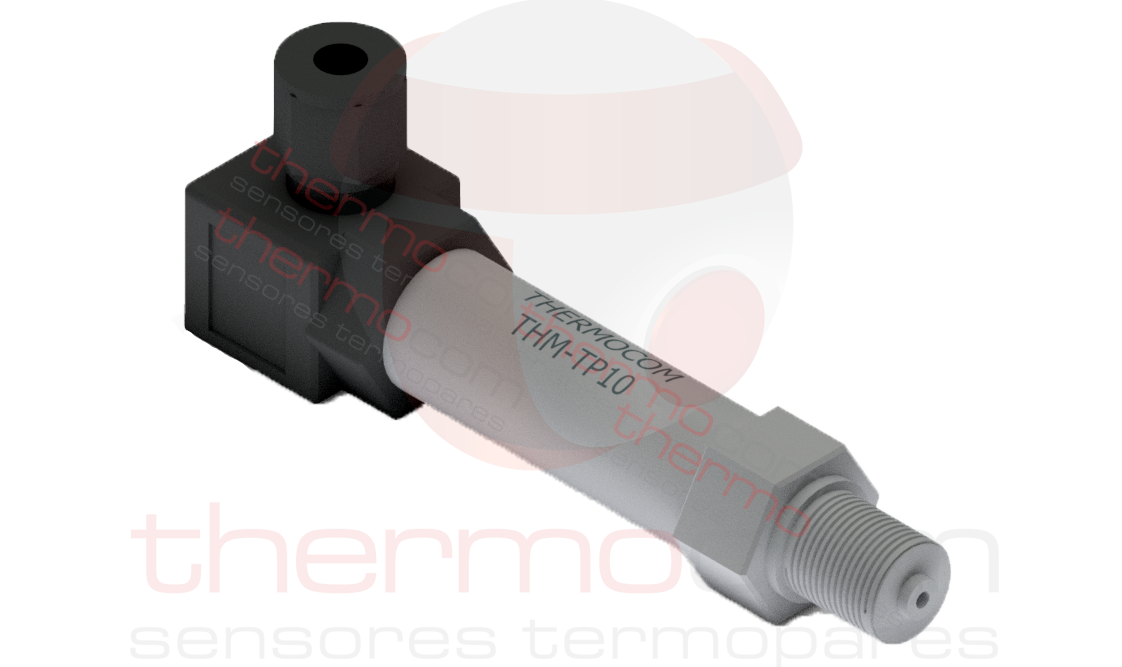

O transmissor de pressão THM-TP10 converte a pressão do processo em um sinal para monitoramento e controle. A versão com saída 4–20 mA integra-se a entradas analógicas compatíveis de CLPs, indicadores e controladores.
Faixa, referência de pressão e conexões selecionadas para cada aplicação.
01 / VISÃO GERAL
Um instrumento, diferentes configurações
Para medição de pressão em máquinas e processos com líquidos, gases e óleos compatíveis.
Integração simples
Sinal 4–20 mA para sistemas de automação com entrada apropriada.
Medição contínua
Elemento piezoresistivo de silício com compensação de temperatura.
Seleção por aplicação
Faixas, tipos de pressão, materiais e conexões conforme a versão.
02 / APLICAÇÕES
Onde utilizar o THM-TP10
As ilustrações representam aplicações possíveis. Confirme a compatibilidade do fluido, da temperatura e da faixa de pressão.
03 / DADOS TÉCNICOS
Características técnicas
Opções sujeitas à configuração escolhida. Confirme os dados finais no orçamento e na ficha técnica da versão fornecida.
| Modelo | THM-TP10 |
|---|---|
| Princípio de medição | Elemento piezoresistivo de silício |
| Fluidos | Líquidos, gases e óleos compatíveis |
| Tipos de pressão | Relativa, absoluta ou manométrica selada, conforme a versão |
| Faixas disponíveis | Faixas selecionáveis dentro do intervalo informado de −0,1 a 100 MPa (aprox. −1 a 1000 bar) |
| Saída | 4–20 mA; opções em tensão ou RS485 sob consulta |
| Exatidão | ±0,5% do fundo de escala; opção de ±0,25% sob consulta |
| Temperatura de operação | −40 a +80 °C, conforme a configuração |
| Temperatura de armazenamento | −30 a +80 °C |
| Sobrepressão / ruptura | Até 150% / 250% do fundo de escala, conforme a versão |
| Corpo / proteção | Aço inox 304 ou 316; IP65 com conexão e vedação corretas |
| Conexão ao processo | 1/4 BSP ou opção personalizada, conforme a versão |
| Conexão elétrica | Conector industrial ou saída por cabo |
| Alimentação | 24 Vcc ou 5 Vcc, conforme a versão e o tipo de saída |
* IP65 exige montagem correta. O intervalo citado reúne faixas possíveis e não representa uma única escala. Confirme pressão admissível, temperatura, alimentação e compatibilidade para a configuração selecionada.
04 / ESPECIFICAÇÃO
Como escolher a versão adequada
Para especificar o transmissor de pressão THM-TP10, informe as condições de operação. A faixa deve considerar a pressão usual e os possíveis picos do processo.
Para fluidos corrosivos, temperatura elevada, exigência sanitária, produtos viscosos ou forte pulsação, consulte a Thermocom.
- Fluido e temperatura
- Pressão normal, mínima e picos
- Pressão relativa ou absoluta
- Rosca e conexão elétrica
- Sinal de saída e quantidade
Precisa de apoio técnico? Fale com a Thermocom pelo WhatsApp →
